施釉與裝窯
施釉與裝窯

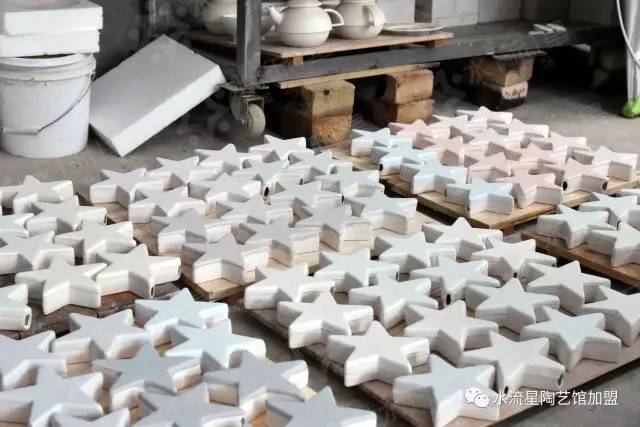

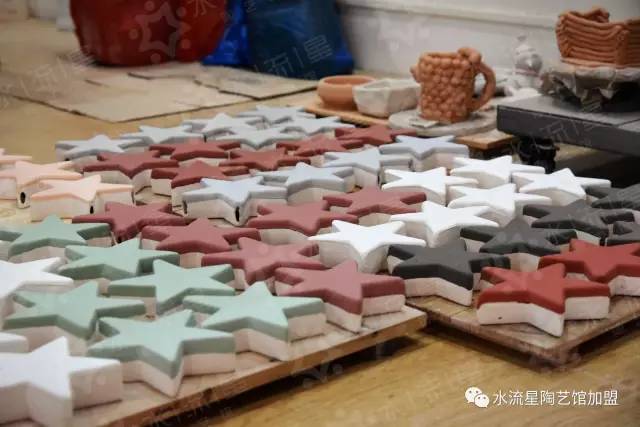

施 釉
施釉是陶藝作品進窯燒制前的最后一個步驟，可以說施釉的成功與否直接影響到作品的最終效果。因此，了解和掌握正確的施釉方法是非常重要的。一般施釉的譯意風浸釉、淋釉、蕩釉、吹釉和刷釉。
01

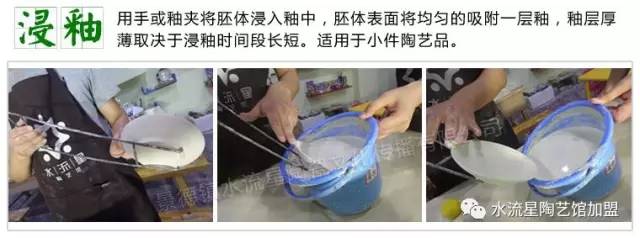

浸釉可使釉均勻地附著在器物的表面，它是最基本的施釉方法之一。方法如下：用手握緊坯體，將坯體浸入釉缸里，當釉在坯體上吸附到一定厚度時，將坯體拿出。
02

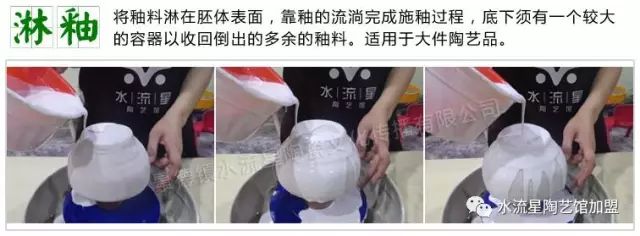

釉是一種比較隨意的施釉方法，可以是將作品放置在木板上，然后用勺子舀取釉從上淋下。也可以隨意將釉澆在坯體上，造成自然的釉色效果。
03
蕩釉多用來為坯體內部施釉。將攪拌均勻的釉料倒入坯體內部，然后旋轉晃動坯體，使釉均勻布滿內壁，之后將多余的釉料倒加釉缸里。
04
吹釉是常用的方法。通常我們用氣泵連接釉壺，利用氣泵產生的氣體通過釉壺將釉均勻地噴灑在坯體上，一般用于較大或批量的作品。
05

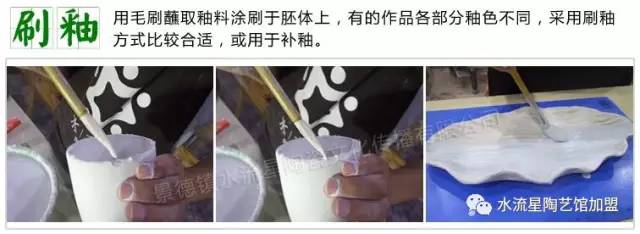

刷釉是指用羊毛筆刷蘸釉后涂抹坯體表面，一般用于在同一作品上要施以不同的釉色，每塊釉色面積不宜過大。

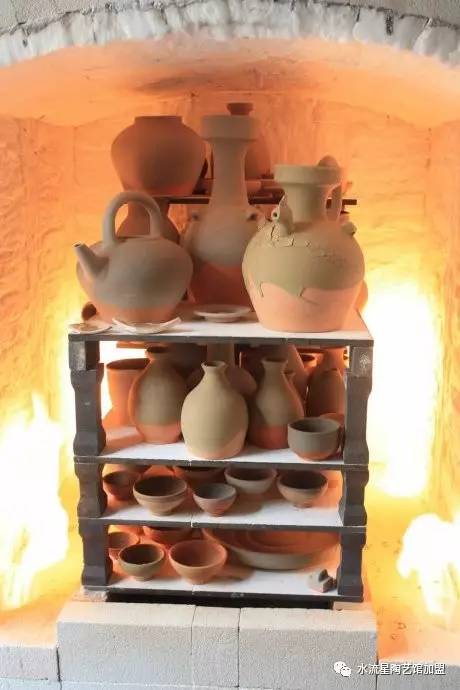

裝 窯

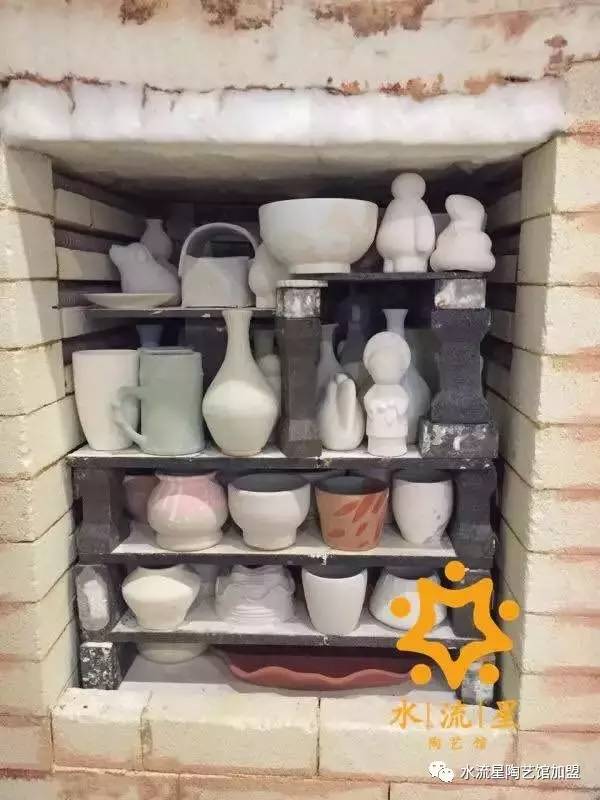

裝窯也叫滿窯，即把已完成放釉的坯體放入窯內等候燒窯。由于窯內需要放置的作品不僅僅是一兩件，因此要求我們在裝窯時小心、謹慎，充分考慮窯內的空間應如何利用。裝窯的方法根據窯的大小和種類的不同而各不相同。但裝窯時都必須每件作品間保持一定的空間，使熱量能夠在窯內均勻分布。

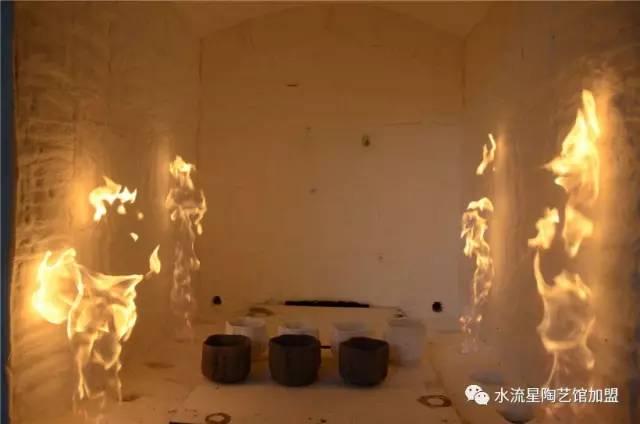

燒 制
陶瓷坯體經過高溫作用（985-1400℃）發生一系列物理化學反應，這一工藝過程稱為“燒成”。要想成功地燒制陶藝作品，就必須掌握坯體在燒成過程中的物理化學變化規律，從而正確選擇窯滬，制定合理的燒成制度，燒制出理想的陶藝作品。
一、燒成過程
根據陶瓷坯體在燒成過程中的物理化學變化特征，可以將燒成過程分為5個階段：
1、加熱蒸發期
這階段主要是排除坯體內殘余的水分（室溫300℃）。可以根據窯內坯體的干濕程度、作品的大小和窯內坯體的多少來決定升溫的速度。
2、氧化分解及晶形轉化期
這階段主要是結合水的排除（300-950℃），坯體內的硫化物、碳化物變成氣體排出坯外。石英晶形開始轉化。
3、玻璃化成瓷期
這個階段氧化分解反應繼續進行（950-1300℃）：液相的生成及固相的溶解，新結晶相的形成與結晶的成長，晶形的轉化，釉料完全玻璃化熔融。
4、保溫期
這階段主要是使得各種物理化學反應進行得更加完善（在燒成溫度下維持0.5-2小時）。
5、冷卻期
這個階段主要是使處于熔融狀態的作品得到均勻的冷卻（燒成溫度-室溫），防止冷卻太快造成作品開裂的現象。
二、燒成氣氛
1、還原焰氣氛燒成
還原焰氣氛是用來燒制瓷器作品的。由于瓷料中含鐵較多，如果用氧化焰燒成則會使作品中的鐵分子轉變成氧化鐵，而氧化鐵則會以黑點的形式出現在作品上，影響作品的美觀。反之，用還原焰氣氛燒成能夠使泥料中的鐵分子轉變為低價鐵，在瓷器上呈現白里泛青的效果，使之符合白瓷質的技術要求。
還原焰氣氛的升溫步驟：室溫-300℃，每分鐘升溫2℃，300-950℃，每分鐘升溫4℃，950-1350℃，每分鐘升溫6℃。
還原曲線：950-1050℃，還原開始，至1100℃時煙囪關閉，1/3，約半小時；1150℃時封閉煙道2/3進行強還原，約半小時；1200℃以后為弱還原，這時可以略微開啟一點煙道，燒到1320℃后即可關閉煤氣，自然降溫。
2、氧化焰氣氛燒成
氧化焰氣氛燒成同時適用于陶器和瓷器。因瓷泥料中的鐵在氧化焰氣氛燒制下轉變為氧化鐵，所以瓷泥料看上去白中透黃。陶泥中含鐵量更大，故用氧化焰氣氛燒成的陶器顏色偏深。
氧化焰氣氛的升溫步驟：室溫-300℃，每分鐘升溫2℃；300-950℃，每分鐘升溫4℃；950-1350℃，每分鐘升溫6℃。

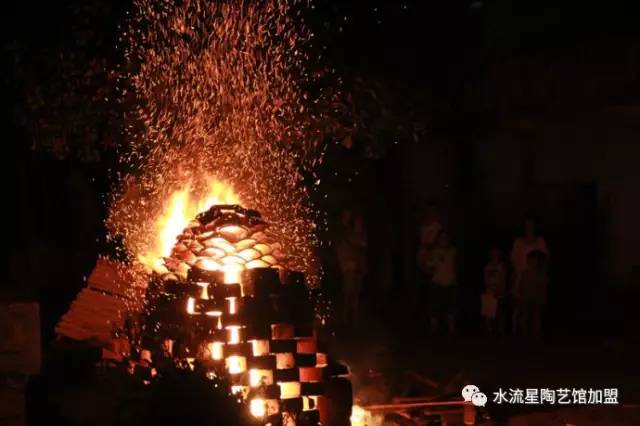

燒制的過程和方法有許多人為的因素，陶藝家在不斷摸索與試驗的過程中，還可以創造適合自己陶藝風格的獨特的升溫曲線、燒成溫度和燒成氣氛的變化。
讓我們的生活充滿藝術，謝謝！
水流星陶藝主營陶藝設備|陶藝耗材|陶藝培訓|陶吧加盟|,
地址：江西省景德鎮市梨樹園南苑
淘寶：zzb.taobao.com
400免費熱線：400-1170885
感謝您對我們的關注支持！
——讓 陶 藝 走 進 生 活——
乘坐路線：
汽車到達景德鎮西客站/東站：乘坐15路公交車到“梨樹園南苑”下車
火車到達景德鎮：乘坐15路公交車到“梨樹園南苑”下車
飛機到達景德鎮機場：的士自行到“梨樹園南苑”
